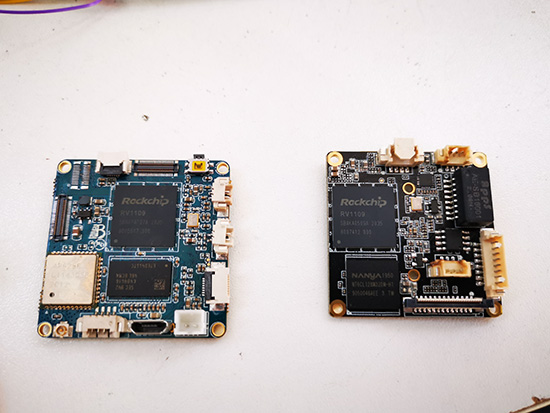

RV1109和RV1126是基于瑞芯微Rockchip RV1109&RV1126架构的AI边缘计算主板，RV1109&RV1126是一款PIN TO PIN的AI视觉芯片，RV1109芯片是双核ARM Cortex-A7,1.2GHz，RSIC-V 200MHz CPU，NPU1.2Tops。RV1126芯片是四核ARM Cortex-A7,1.5GHz，RSIC-V200 MHz CPU，NPU2.0Tops。AI视觉主板外围接口丰富，拥有超强扩展性，可广泛应用在智慧安防，智能家居、工业互联网、智慧城市、智慧交通，智慧医疗等AI智能行业。

芯片框图

平台特性

瑞芯微RV1109与RV1126PIN TO PIN兼容，采用14nm工艺，RV1126四核ARM Cortex-A7,1.5GHz，RSIC-V 200MHz CPU，NPU2.0Tops；RV1109双核ARM Cortex-A7,1.2GHz，RSIC-V 200MHz CPU，NPU1.2Tops。

内置的NPU支持INT8/INT16混合运算，完美兼顾性能、功耗及运算精度，支持TensorFlow、Caffe、ONNX、Darknet等框架的网络模型转换；

支持快启，250ms快速开机；

最多支持8路摄像头同时输入；

内置HDAEC算法，支持麦克风阵列；

支持加解密引擎；

支持MIPI-DSI/RGB接口，最大1080P60fps；

多媒体：

RV1126：支持1400万ISP 2.0 with 3帧HDR(Line-based/Frame-based/DCG)；

同时支持2组MIPI CSI/LVDS/subLVDS和一组16-bit并口输入；

4KH.264/H.26530fps视频编码，3840x2160@30fps+720p@30fps encoding；

4KH.264/H.26530fps视频解码，3840x2160@30encoding+3840x2160@30fps Decoding；

RV1109：500万ISP 2.0 with 3帧HDR(Line-based/Frame-based/DCG)；

同时支持2组MIPI CSI/LVDS/subLVDS和一组16-bit并口输入；

H.264/H.265编码能力力:-2688x1520@30fps+1280x720@30fps,3072x1728@30fps+1280x720@30fps,2688x1944@30fps+1280x720@30fps；

5MH.264/H.265解码；

支持千兆以太网；

USB 2.0 OTG and USB 2.0 Host;

两个SDIO3.0接口for Wi-Fi and SD卡支持4路USB2.0;

8通道I2S with TDM/PDM,2通道I2S；

支持WIFI/BT模组；

预留GPIO接口；

工作温度范围可达-20℃—+70℃。

主板框图

主板接口

一组单目或者双目MIPI摄像头;

一组DVP摄像头；

支持一组MIPI屏接口；

支持一组触摸屏；

支持一组MIC；

支持一组Speaker；

支持低功耗WIFI；

支持UART(TTL)；

支持一组USB OTG；

预留GPIO/USB接口；

预留一组Power按键。
